YD-3 高温粘结胶
高温粘接胶使用说明
一、成分
Al2O3:10% SiO2:40%
MgO:1% H2O:19%
Na2SiO3:30%
二、特点：
·较高的耐火度（可耐1100℃高温度），较强的粘接性能；
·防水、不燃，无毒、无味，是环保型防火专用粘接剂；
·燃烧性能达到A1级，材料产烟毒性达到安全级(ZA2)；

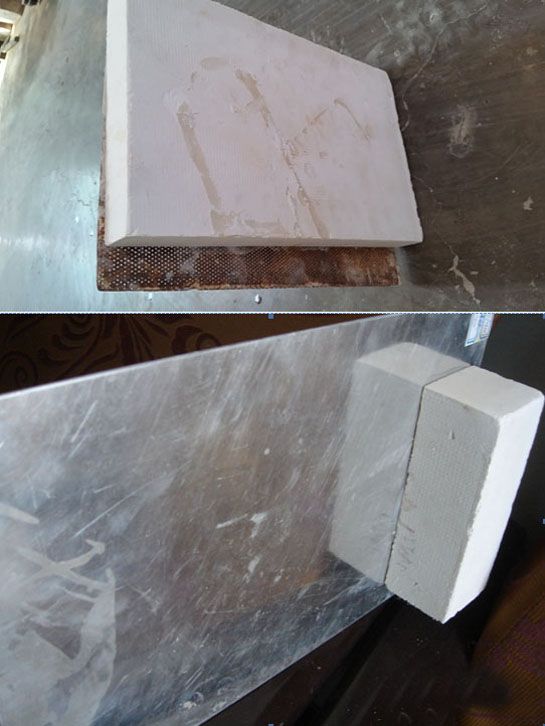

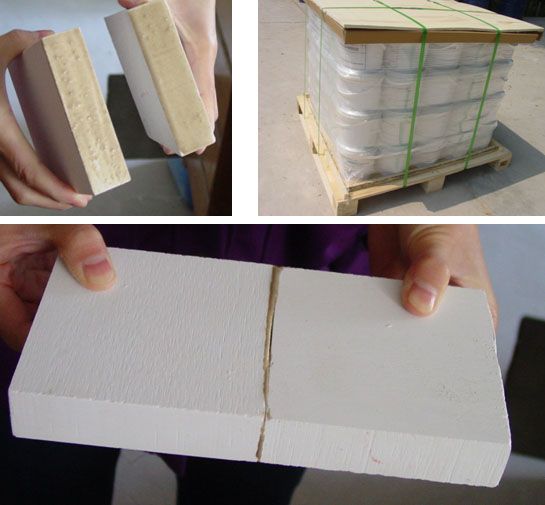

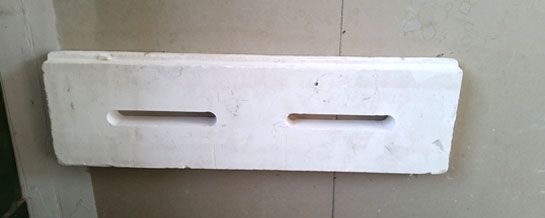

·可粘接硅酸铝棉、岩棉、珍珠岩防火板、蛭石防火板、全属、木材；
三、环境要求
·使用温度：在10℃以上；
·空气温度：在80℃以下；
·宜在空气流过环境下生产。
四、使用要求
·用胶量：300-360克/m2。
·固化剂用量：固化剂加入量为胶液重量的5-16%，用户根据室温高低及粘接材料的吸水性适当调整；
·刮胶前应将钢板表面清洁干净，达到无尘、无油污、进行磷化处理较好；
·胶与固化剂搅拌均匀后刮开，放置硅酸铝棉、岩棉、珍珠岩防火板、蛭石防火板等填充材料，合门后必须在20分种内进行冷压，冷压的环境温度在16℃以上3-6小时初步凝结，24小时初步干燥；一般冷压后可以实施热压，热压的温度宜在110℃-130℃压40分钟左右，且应缓慢升温；
上述给出的凝结时间并不是胶层达到较高强度的固化时间，这时可以卸载移动进行下步工序，尽量保持空气流通，不要让胶层受力，随时间延长胶层强度更高；
五、如果门体需进行喷塑或烤漆作业，应与我公司特殊购胶。该胶不使用固化剂，粘接后通风冷压24小时，尽量使胶层干燥，再热压40分钟(130℃-250℃、缓慢升温)，让胶层充分固化。
六、高温粘结胶的使用要点：像使用水泥砂浆砌墙一样，不同之处：水泥砂浆需要水分的养护达到高强度而高温粘结胶则需要干燥流通的空气养护才达到高强度。
高温胶使用方法:

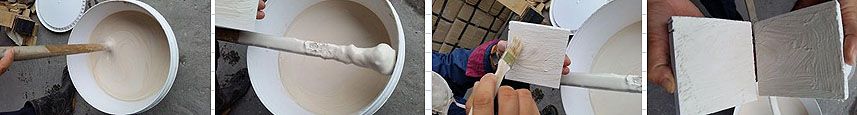

1.用布将硅酸钙板的表面搽干净。2.胶打开盖后静置一会。3.上层胶比较稀，现在表面刷上薄薄的一层。
4.把底部的较厚的胶搅拌均匀。5. 在刚才刷过的表面再刷一层比较厚一点。

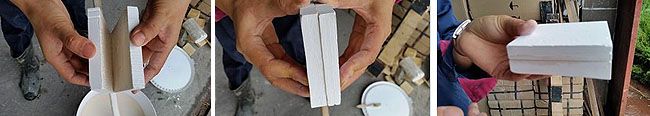

6. 两面都涂好后，挤压在一起，自然干燥12小时，或者70--100度干燥2小时使其硬化。

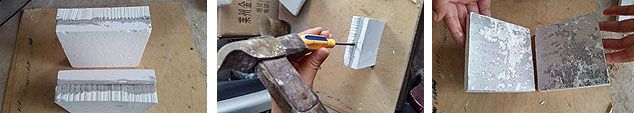

7.700C 烧3个小时后的强度，用锤子可以凿开，具体粘接强度没有测试数据。
YD-3 高温粘结胶 本文被阅读 5097 次
