硅酸钙防火板

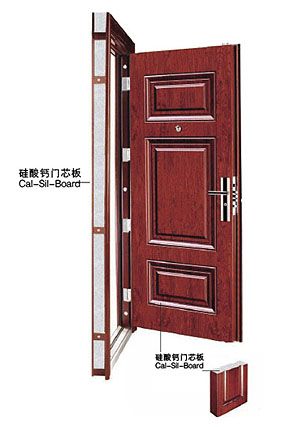

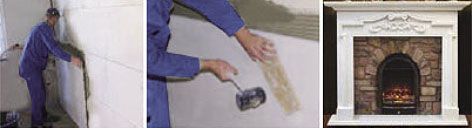

容重在280-450KGS/M3的硅酸钙板具有极好的防火性能，从工业窑炉保温拓展到民用防火范围，容重的增大保证了安装的基本强度，近几年开始在钢结构、烟囱、壁炉、钢质和木质防火门、民房内墙等使用。对板材公差尺寸的严密要求我们对板材进行上面磨砂处理，作为一种民用的建筑材料我司此类产品已经取得欧洲权威实验室检测认证证书。
优点：
1.优良的防火性能：防火等级可达到2-3小时，符合中国标准GB9978―88和美国标准ANSII/UL1709-2007的要求。
2.导热系数低：低的导热系数在整个的温度上升的范围内都有良好的保温性。
3.热稳定性好：线收缩率小使硬硅钙石型的硅酸钙具有很好的热震稳定性，8-11%的结晶水在火灾发生的时候释放起到很好的延缓作用。
4.使用寿命长：不存在像陶瓷纤维毡那样的粉化的现象。
5.易加工：孔状和松散的结构可以让手锯或电锯任意切割。
6.安全卫生：无石棉，不含硫化物和氯化物等致癌物质。
| 化学成分： SiO2………………… 48--55% CaO ………………… 30--40% Al2O3 ……………… 1.1--1.3% MgO…………………… 0.5--0.9% Fe2O3 ……………… 0.25-0.36% Na2-K2O …………… 0.16--0.24% TiO2………………… 0.01-0.02% 烧失(主要是 H2O)……8—10% 防火时间和对应的厚度 1.中国防火测试标准: GB9978――88 2 hr 3hr 3.5hr 4hr 20mm 25mm 30mm 40mm 2.美国防火测试标准: ANSI/UL1709―2007 1 hr 2hr 3hr 4hr 25mm 30mm 40mm 50mm |  |
物理性能 | 单位 | 永达牌 | ||
HCS-30 | HCS-35 | HCS-40 | ||
体积密度 | kg/m3 | 300 ±10% | 350 ±10% | 400 ±10% |
抗折强度 | Mpa | ≥0.70 | ≥0.80 | ≥0.90 |
抗压强度 | Mpa | ≥1.4 | ≥1.6 | ≥1.8 |
导热系数. | W/m.k | ≤0.08 +0.00011t | ≤0.10 +0.00011t | ≤0.12 +0.00011t |
最高使用温度 | ℃ | 1000 | 1000 | 1000 |
线收缩 | % | ≤2 (1000,16hrs) | ≤2 (1000,16hrs) | ≤2 (1000,16hrs) |
硅酸钙防火板 本文被阅读 15789 次
