高密度板
高密度硅酸钙绝热板
高密度硅酸钙绝热板是一种特为有色金属行业开发的密度在800-1000KGS/M3的硅酸钙板，可用于熔融铝及其它有色金属的输送、装运和成型,也可用于玻璃工业的胎具。除了自身的绝热性，它的不沾铝特点得到及大的发挥，强度高，加工性好，可用数控机床加工精密尺寸产品及复杂部件。有两种类型，分别以玻璃纤维增强和碳纤维增强。
1.HDYD-800 玻璃纤维增强硅酸钙板
特点及优点
导热系数低，高温热量损失少
不被铝液润湿
抗热冲击
机械加工性能优良
不含石棉
B．用途

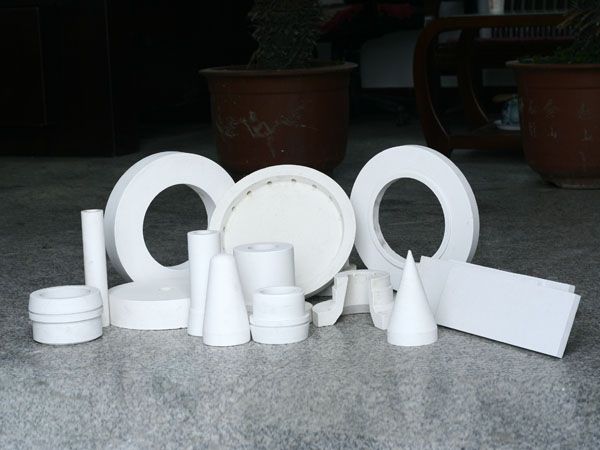

汽车玻璃胎具，滴管、流管、热顶环、制动销、耳子、浮子、流槽
C．化学成分
SiO2……………… 49---52%
CaO ……………… 39---42%
AlO3 …………… 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 …………… 0.3---0.4%
Na2-K2O ………… 0.9---0.1%
烧失……………… 5--9%
D．规格及技术指标
| 型号 | YD-800 |
| 板材规格 （长*宽*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
| 体积密度 kg/m3 范围 | 850-950 kg/m3 |
| 最高使用温度 ℃ | 1000--1100 ℃ |
| 连续使用温度℃ | 850 ℃ |
| 抗折强度MPa | 6.5 |
| 抗压强度MPa（压碎） 5%压缩 | 15.5 MPa 12PMPa |
| 热膨胀系数/℃ | 7*10¯6 |
| 导热系数W/M.K | 100℃ 200℃ 300℃ 400℃ 0.113 0.120 0.121 0.125 |
| 24小时烧后线收缩 % 线性% 厚度% | 650℃ 700℃ 750℃ 850℃ 1000℃ 0.15 0.25 0.28 0.35 0.49 0.86 1.00 1.10 1.30 3.50 |
2. HDYD-801 碳纤维增强硅酸钙板
特点及优点
碳纤维的加入使其具有更高的高温强度和其他高温性能
导热系数低，高温热量损失少
不被铝液润湿
抗热冲击
机械加工性能优良
不含石棉
B．用途
保持炉内衬、连铸机嘴子料、转接板、缓冲板、垫圈、塞头、流槽内衬、挡板、浮子、竖管、过滤箱
C．化学成分
SiO2…………………49---52%
CaO ………………..39---42%
AlO3 ……………. 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 ………………. 0.3---0.4%
Na2-K2O …………… 0.9---0.1%
烧失………………… 5--9%
D．规格及技术指标
型号 | YD-801 |
| 板材规格 （长*宽*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
| 体积密度 kg/m3 范围 | 850-950 kg/m3 |
| 最高使用温度 ℃ | 1000 -1100℃ |
| 连续使用温度℃ | 850 ℃ |
| 抗折强度MPa | 8.0 |
| 抗压强度MPa（压碎）5%压缩 | 17 MPa 13MPa |
| 热膨胀系数/℃ | 7*10¯6 |
| 导热系数W/M.K | 100℃ 200℃ 300℃ 400℃ 0.103 0.114 0.124 0.133 |
| 24小时烧后线收缩 % 线性% 厚度% | 650℃ 700℃ 750℃ 850℃ 1000℃ 0.10 0.18 0.20 0.21 0.36 0.60 0.80 0.90 1.10 2.40 |
高密度板 本文被阅读 3636 次
